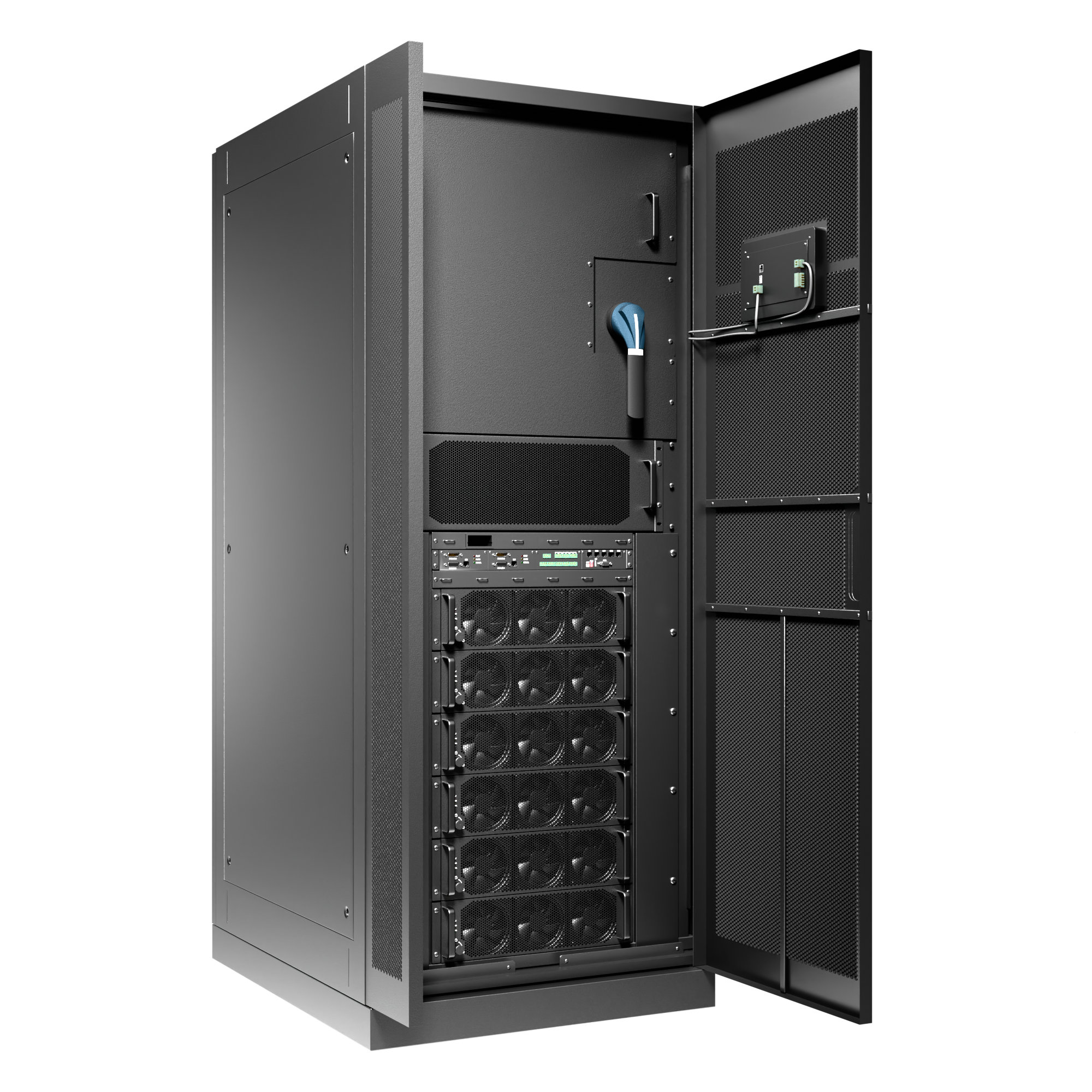

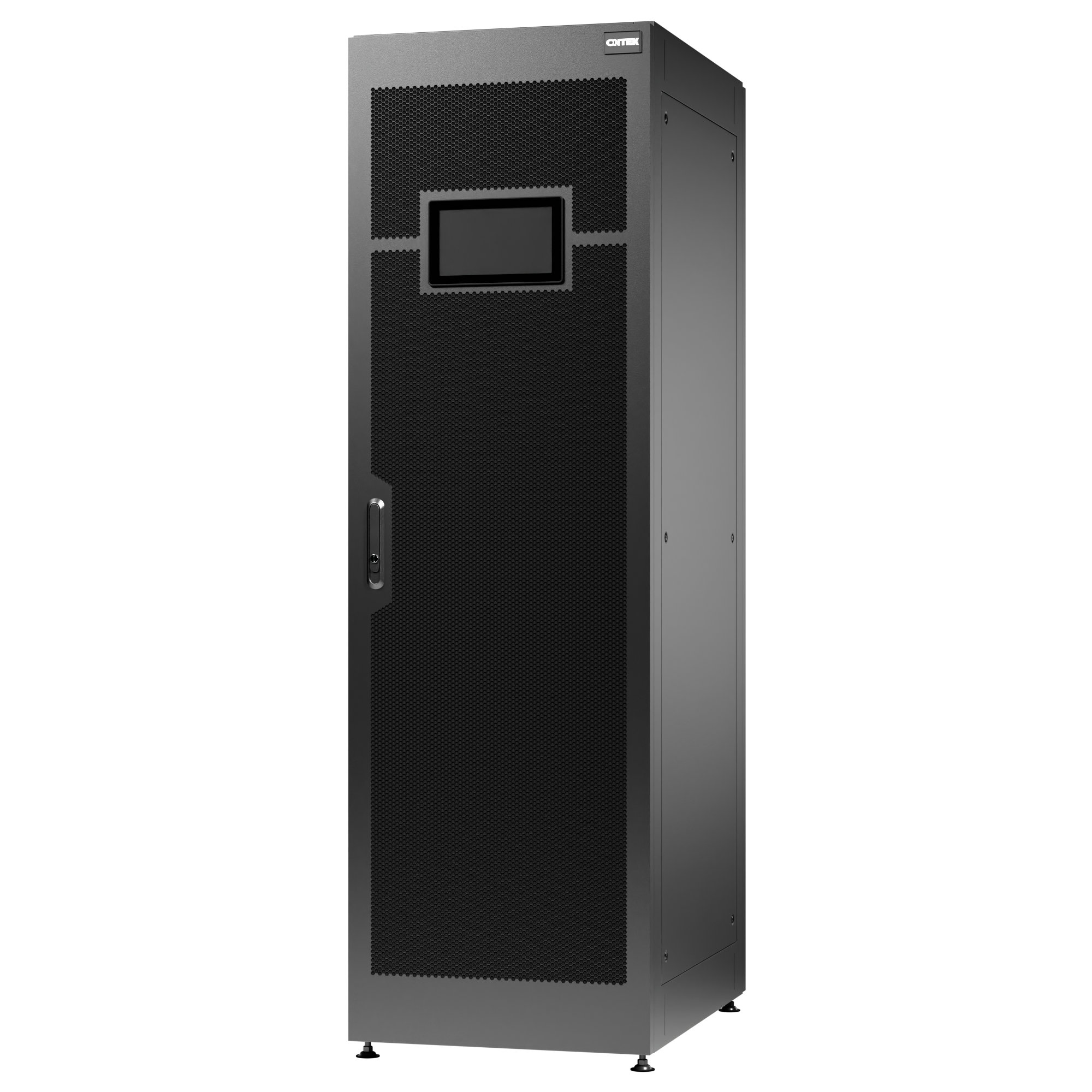

В модульных ONTEK MPM и MPM Plus схема N+1 означает, что установленной мощности достаточно для нагрузки после вывода одного силового модуля. Проект должен подтвердить это для конкретного шасси, размера модулей и расчетной нагрузки, а не ограничиваться обозначением на однолинейной схеме.
Рассчитайте число модулей
Сначала определяют максимальную рабочую нагрузку с подтвержденным ростом. Затем выбирают мощность одного модуля и число рабочих модулей N; еще один модуль добавляют как резервный.
Свободная позиция в шасси без установленного модуля не образует N+1. Аналогично мощность резервного модуля нельзя одновременно учитывать как запас для роста нагрузки.
Проверьте общие элементы MPM
Резерв силовых модулей не защищает от каждого возможного отказа. В анализ включают статический байпас, контроллеры, входную и выходную коммутацию, батарейную шину, вентиляцию и внешнее распределение.
Если допустим только полностью независимый тракт, сравнивают N+1 внутри одного ИБП с параллельными системами или архитектурой 2N.
Испытайте N+1 под нагрузкой
При приемке по утвержденной программе выводят один модуль, контролируют перераспределение нагрузки, отсутствие перехода на байпас, температуры и аварийные сообщения. Затем проверяют возврат модуля и восстановление резерва.
В эксплуатационном регламенте фиксируют допустимую загрузку, наличие запасного модуля, время реакции и ограничения на обслуживание при уже потерянном резерве.
