ИБП нельзя корректно подобрать только по требованию «нужно 30 минут». Сначала определяют реальную нагрузку в кВт и ее характер, затем выбирают топологию и мощность ИБП, после чего рассчитывают совместимую батарейную систему. Одинаковая батарея дает разное время при 20, 50 и 80 процентах загрузки, поэтому итог подтверждают по разрядным данным конкретной связки ONTEK.
Начните с измеренной нагрузки
Для работающей серверной предпочтительны данные мониторинга PDU, ИБП или вводного измерителя за репрезентативный период. Паспортная мощность блоков питания не равна фактическому потреблению, а номинал ИБП нужно проверить и в кВт, и в кВА.
Отдельно фиксируют рабочую нагрузку, кратковременные пики, неравномерность по фазам и план развития. Некритичные потребители полезно выделить заранее: управляемое отключение часто увеличивает время работы эффективнее, чем дополнительный батарейный шкаф.
Что означает автономия 15 минут
Пятнадцать минут обычно закрывают короткое нарушение сети, запуск и стабилизацию дизель-генератора либо корректное завершение работы. Для ДГУ учитывают обнаружение аварии, запуск, выход на стабильные напряжение и частоту, переключение нагрузки и возможную повторную попытку.
Если цель состоит в безопасной остановке, нужно проверить реальное время завершения виртуальных машин, хранилищ и сетевых сервисов. Расчетный интервал должен сохраняться не только на новых батареях, но и к концу планового срока их эксплуатации.
Когда нужны 30 минут
Тридцать минут выбирают для более продолжительных провалов, управляемого переключения или запаса времени для персонала. Удвоение времени не всегда означает ровно двукратную емкость: результат зависит от тока разряда, КПД инвертора, температуры и напряжения окончания разряда.
При переходе к внешним батареям проверяют допустимое число модулей, зарядный ток, защиту, кабельный комплект, глубину и массу стойки. Возможность подключения определяется точным кодом ИБП и батарейного модуля, а не только брендом или похожим разъемом.
Что меняется при требовании 60 минут
Час автономии превращает батарейную часть в самостоятельную инженерную подсистему. Возрастают масса, место, токи короткого замыкания, требования к защите и время восстановления заряда. Для мощной нагрузки нужно сравнить увеличенную батарейную систему и схему ИБП плюс ДГУ.
Батарейный маршрут подходит, когда генератор невозможен или требуется бесшумная автономная работа. Связка с ДГУ часто рациональнее для длительной работы, но требует проверки совместимости по частоте, напряжению, байпасу и мощности генератора.
Используйте энергетический расчет только как первый шаг
Предварительно требуемую энергию оценивают как активную мощность нагрузки, умноженную на время. Например, нагрузке 2 кВт на 30 минут в идеальной модели нужен 1 кВт·ч, но это еще не готовая емкость батарей.
Далее учитывают КПД преобразования, допустимую глубину разряда, снижение доступной емкости при большом токе, температуру и старение. Финальное число модулей определяют по разрядной таблице конкретной батареи и допустимой конфигурации выбранного ИБП.
Сопоставьте модуль с серией ONTEK

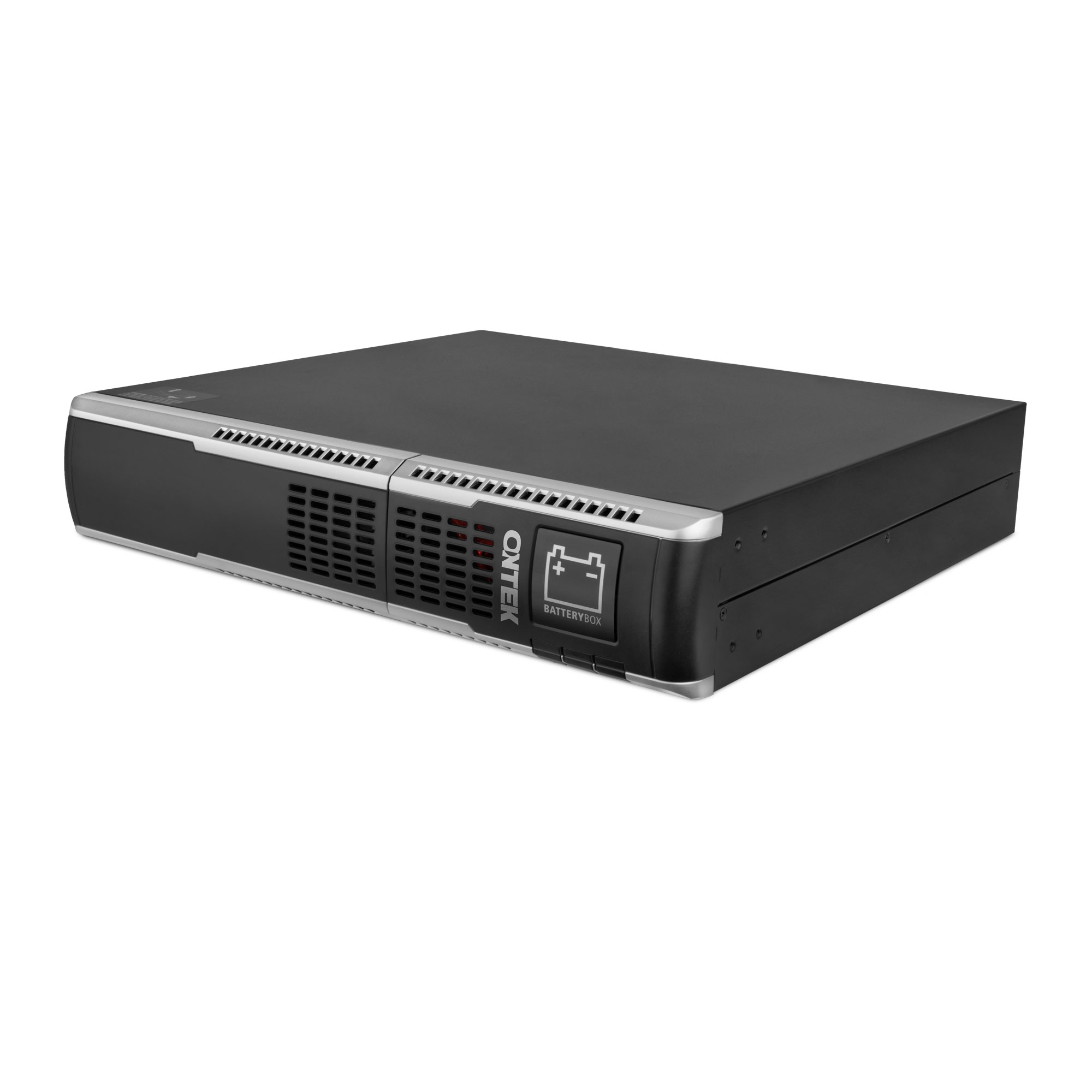

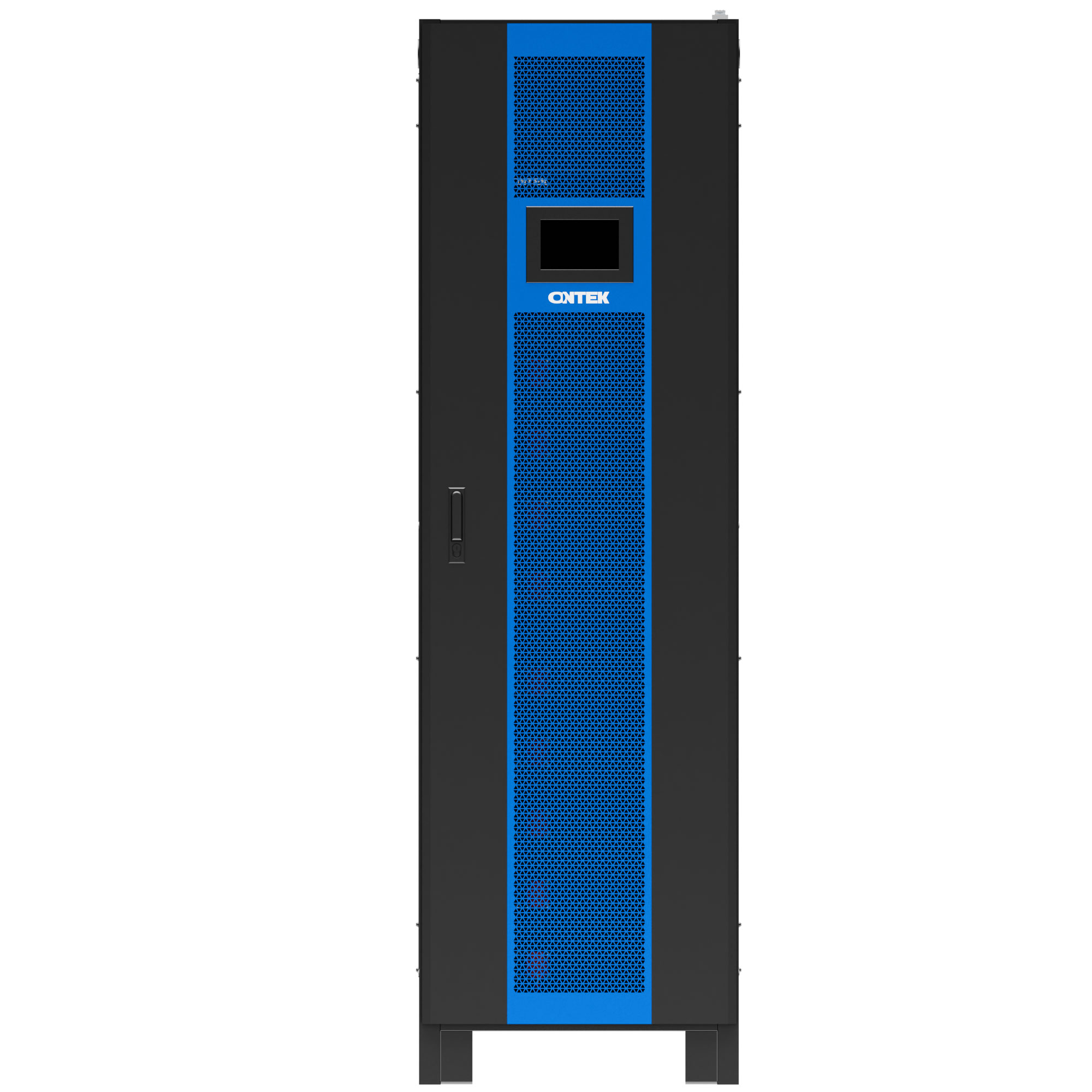

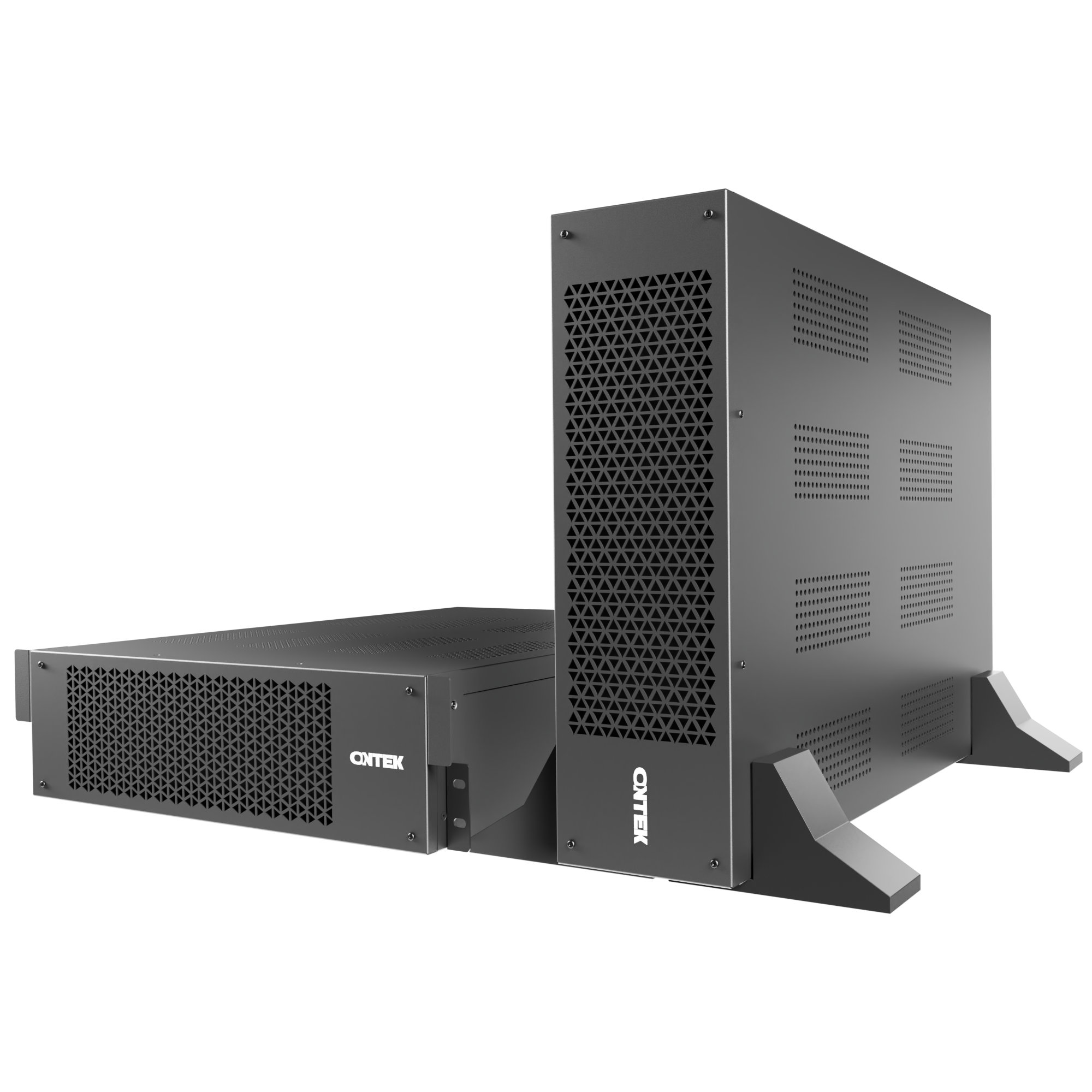

Для SMRT используются батарейные модули соответствующего напряжения и исполнения; для мощных PM и MPM применяются внешние модули или шкафные конфигурации. Совпадение бренда не означает автоматическую совместимость любой пары.
В спецификации фиксируют модель ИБП, код батарейного модуля, число цепочек, коммутацию, автомат защиты и кабельный комплект. В карточке проекта должны оставаться ссылки на документацию, габариты, массу и условия размещения каждого компонента.
Проверьте восстановление после разряда
Большой батарейный массив может дать требуемое время, но штатному зарядному устройству потребуется слишком много времени для восстановления. Если повторное отключение возможно раньше окончания заряда, фактический уровень надежности будет ниже расчетного.
Температура и срок службы АКБ входят в расчет эксплуатации. Нужны мониторинг состояния, безопасное отключение цепочек, регламент проверки и маршрут замены без риска для работающей системы.
Избегайте типовых ошибок
Наиболее частые ошибки: расчет по номиналу блоков питания, выбор только по кВА, подключение батареи по совпадению бренда, игнорирование зарядного тока и расчет при комнатной температуре для горячей зоны стойки.
До заказа также проверяют массу батарей, допустимую нагрузку пола и стойки, радиусы кабелей, защиту цепочек, совместимость с ДГУ и сценарий отключения некритичной нагрузки.
