ONTEK · Трехфазные ИБП
Артикул MPM305

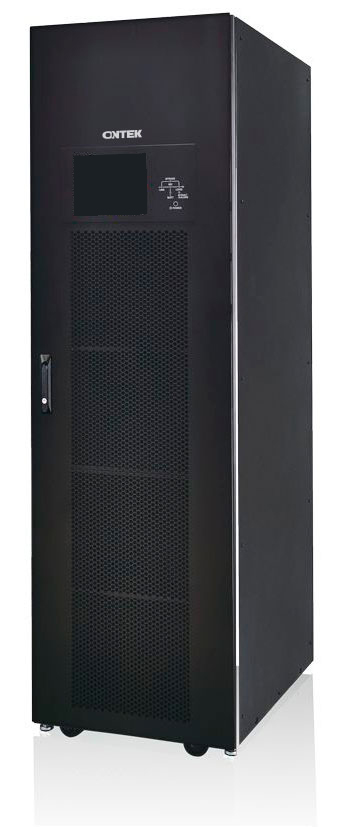

ИБП ONTEK MPM 305 300кВА в компактном корпусе
ИБП ONTEK MPM 120-600 кВА. Перед заказом инженер проверит мощность, исполнение, совместимость и комплектность для вашего проекта.
Мощность300
Фазность3/3
БатареиВнешние
Гарантия3 года
Цена, наличие и срок поставки подтверждаются в коммерческом предложении.
Технические характеристики
Электрические параметры
- Мощность (кВА/кВт)
- 300
- Мощность одного силового модуля
- 50кВА/50кВт
- Номинальное напряжение
- 3 × 380/400/415 В (3 фазы + нейтраль)
- Диапазон напряжений
- 305 ÷ 478; 208 ÷ 304 (уменьшение мощности до 70%)
- Номинальная частота
- 50/60 Гц (автоматическое распознавание)
- Диапазон частоты
- 40 ÷ 70 Гц
- Коэффициент мощности
- > 0,99 при 100% нагрузке; > 0,98 при 50% нагрузке
- Гармонические искажения (THDi)
- < 3% при 100% нагрузке
- Защиты от импульсных перенапряжений
- < 10kA
- Номинальное напряжение
- 3 × 380/400/415 В (3 фазы + нейтраль)
- Выходной номинальный ток, А (380/400/415В)
- 100 кВА/100 кВт: 152/149/139 150 кВА/150 кВт: 228/218/209 200 кВА/200 кВт: 303/290/278 250 кВА/250 кВт: 379/362/347 300 кВА/300 кВт: 455/435/417
- Регулирования напряжения (устойчивое состояние)
- ≤ ±1% сбалансированная нагрузка; ≤ ±2% несбалансированная нагрузка
- Номинальная частота
- 50/60 Гц
- Частотный диапазон (синхронизированный)
- 46-54 Гц или 56-64 Гц
- Гармонические искажения
- ≤ 2 % THD (линейная нагрузка); ≤ 4 % THD (нелинейная нагрузка)
- КПД
- 95,5%
- Номинальное напряжение
- ±192 В ÷ ±240 В (регулируется)
- Макс. напряжение
- ±240 В (12В х 40 шт)
- Мин. напряжение
- ±192 В (12В х 32 шт)
Батарейная система
- АКБ
- Внешние
- Тип батарей
- Свинцово-кислотные
- Батареи
- Внешние
- Запуск от АКБ (холодный старт)
- В наличии
- Плавающее напряжение заряда
- 2,28 В / ячейку (2,25 ÷ 2,33 регулируется)
- Напряжение ускоренного заряда
- 2, 35 В / ячейку
- Метод заряда батарей
- Трехступенчатый
- Максимальный ток заряда (на силовой модуль)
- 18А (регулируется)
Конструкция и размещение
- Габариты (Ш×В×Г), мм
- 600×2000×850
- Вес нетто, (кг)
- 490
- Высота над уровнем моря*
- 0 ~ 1000 м при номинальной нагрузке
- IP защита
- IP 20
- Габариты (Ш×В×Г), мм
- 438×130×650 (3U)
- Вес (кг)
- 32
Эксплуатация
- Температурная компенсация
- В наличии
- Рабочая температура и влажность
- 0-40°C, < 95% без образования конденсата
- Сертификация
- Сертификат соответствия ЕАЭС ТР ТС 004/2011, ТР ТС 020/2011. Сертификат по стандарту ISO 9001:2015.
- Гарантийный срок
- 3 года
Функции и комплектация
- Модель
- MPM305
- Фаза (вход/выход)
- 3/3
- PF
- 1
- Фазность
- 3-фазный вход / 3-фазный выход
- Ёмкость шкафа
- 300 кВт
- Макс. количество модулей
- 6
- Параллельная работа
- до 2 ИБП (с возможностью работы с общей батарейной группой)
- Встроенные выключатели
- 2 шт: выход, механический байпас
- Варианты подключения (опция выбирается при заказе оборудования)
- 1) Ввод кабеля сверху, два выключателя (выключатель для обслуживания, выходной выключатель)2) Ввод кабеля сверху, четыре выключателя (главный входной выключатель, выключатель для обслуживания, выходной выключатель, байпасный входной выключатель)3) Ввод кабеля снизу, четыре выключателя (главный входной выключатель, выключатель для обслуживания, выходной выключатель, байпасный входной выключатель)
- Перегрузочная способность
- 100-110 % в течение 60 мин, 111-125 % в течение 10 мин, 126-150 % в течение 1 мин; 200мс при >150%
- Smart RS-232×2шт / USB
- Поддержка семейств Windows, Linux и MAC
- Сухие контакты
- Встроенные реле вход/выход: 2шт - входные сигналы, 6шт - выходные сигналы
- Разъем EMBS
- Сигнальный контакт обнаружения состояния внешнего байпасного переключателя
- Разъем batt. temp × 5шт
- Для подключения датчиков термокомпенсации заряда батарей
- Дополнительный слот
- Внутренний слот для подключения карт расширения × 2шт
- Карта SNMP (опционально)
- Управление питанием с помощью SNMP-менеджера и веб-браузера
- Карта Modbus (опционально)
- Управление и мониторинг в режиме реального времени по протоколу Modbus RTU
- Опционально
- Датчик окружающей среды (температура и влажность) Температурный датчик для термокомпенсации заряда батарей - до 5 шт
- Описание
- 3ф/3ф 50кВА/50кВт силовой модуль
