ONTEK · Трехфазные ИБП
Артикул PM RACK 10

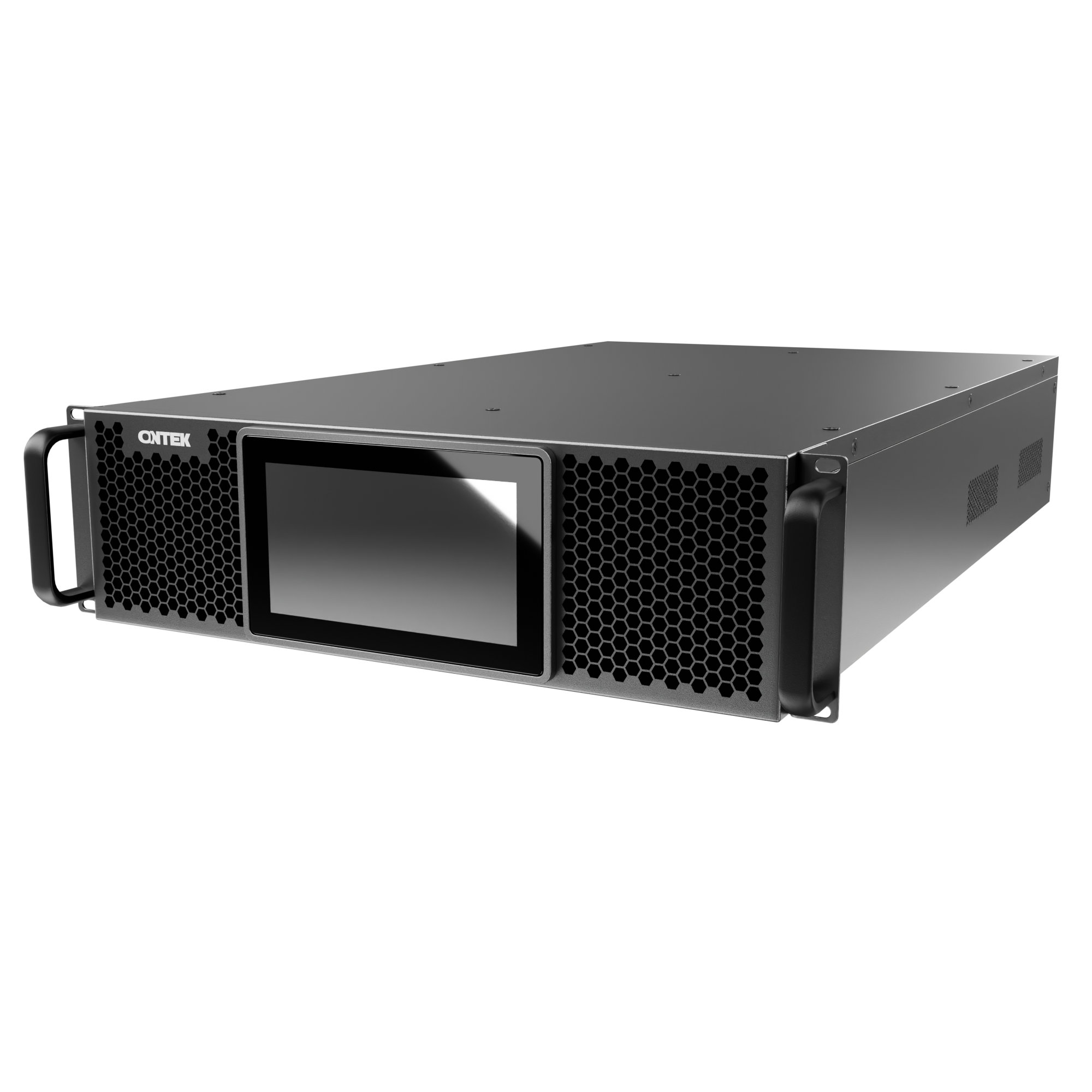

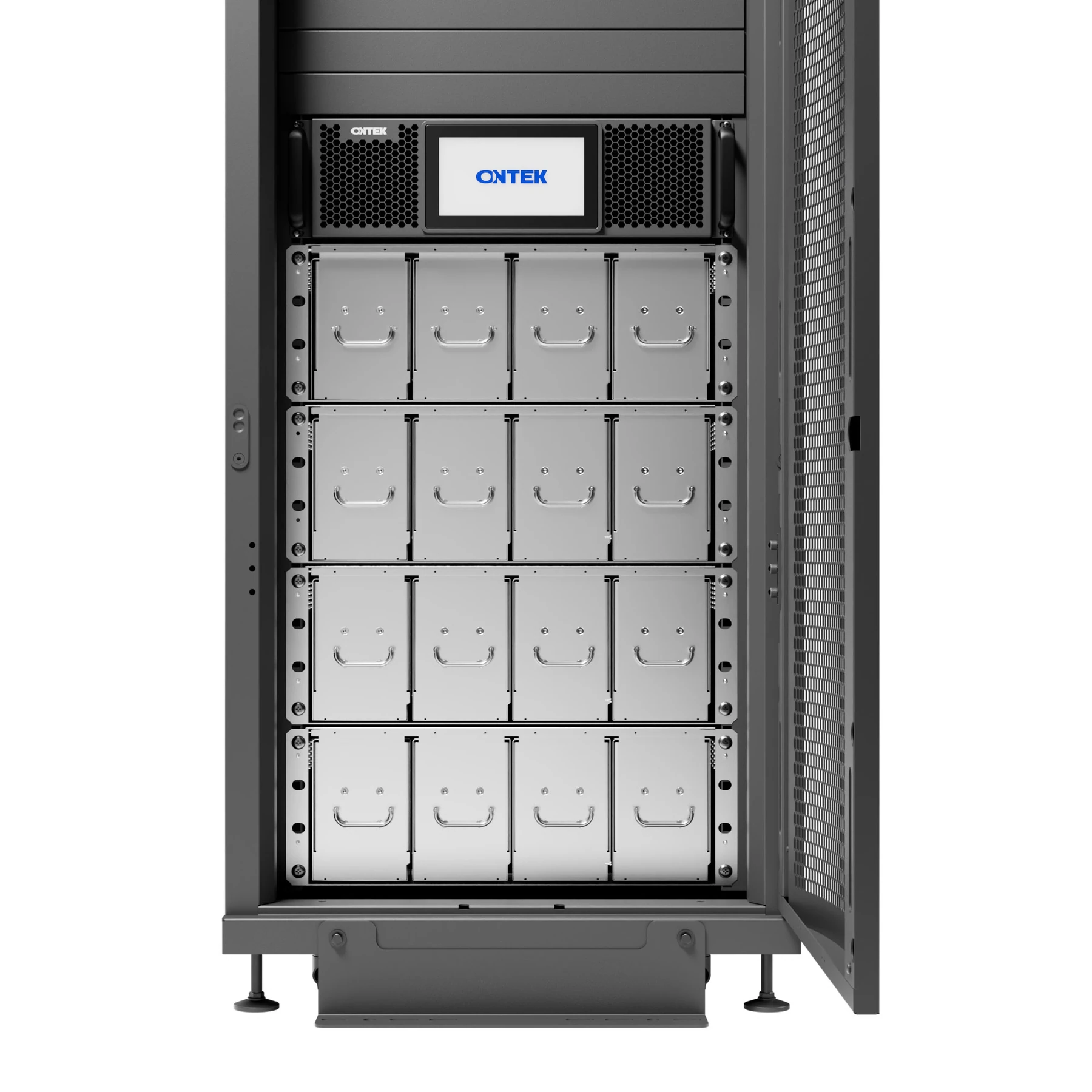

ИБП ONTEK PM RACK 10 кВА
ИБП ONTEK PM RACK 10-60 кВА. Перед заказом инженер проверит мощность, исполнение, совместимость и комплектность для вашего проекта.
Мощность10/10
Фазность1/1||3/1||3/3||Мультифазный
БатареиВнешние
Гарантия3 года (стандартный) или расширенный
Цена, наличие и срок поставки подтверждаются в коммерческом предложении.
Технические характеристики
Электрические параметры
- Мощность (кВА/кВт)
- 10/10
- Мощность
- 10кВА/10кВт
- Номинальное напряжение
- 1 × 220/230/240 В (1 фаза + нейтраль) или 3 × 380/400/415 В (3 фазы + нейтраль)
- Диапазон напряжений
- 208-478 В
- Диапазон частот
- 40-70 Гц
- Коэффициент мощности
- ≥ 0,99
- Диапазон напряжений
- Верхний предел: 380 В+25% (+10%, +15%, +20%, настраиваемый); 400 В+20% (+10%, +15%, настраиваемый); 415 В+15% (+10%, настраиваемый). Нижний предел: -45% (-10%, -20%, -30%, настраиваемый).
- Диапазон частот
- 50/60 Гц ± 10%
- Выходное напряжение
- 1 × 220/230/240 В (1 фаза + нейтраль) или 3 × 380/400/415 В (3 фазы + нейтраль)
- Уровень стабилизации напряжения
- ± 1%
- Частота при работе от сети
- ± 1; 2; 4; 5; 10 %
- Гармонические искажения
- ≤1% THD (линейная нагрузка); ≤3% THD (нелинейная нагрузка)
- КПД
- 96,5%
- Номинальное напряжение
- 480В с возможностью изменения с 360В до 600В
Батарейная система
- АКБ
- Внешние
- Тип батарей
- Свинцово-кислотные
- Частота при работе от батарей
- 50/60 Гц ± 0,1%
- Тип батарей
- Внешние
- Количество батарей
- 30 - 50 шт.
- Зарядный ток (max, регулируется)
- 1-5 А
- Метод заряда аккумуляторных батарей
- Трехступенчатый
- Термокомпенсация заряда
- В наличии
- Запуск от АКБ (холодный старт)
- В наличии
Конструкция и размещение
- Габариты, Ш×В×Г (мм)
- 440×130×720 [3U]
- Вес, (кг)
- 30
- Высота над уровнем моря
- До 1500 м без снижения мощности
Эксплуатация
- Рабочая температура и влажность
- Влажность 0-95% при 0-40°C без образования конденсата
- Уровень шума
- 51 дБ
- Сертификация
- Сертификат соответствия ЕАЭС ТР ТС 004/2011, ТР ТС 020/2011. Сертификат по стандарту ISO 9001:2015
- Гарантийный срок
- 3 года (стандартный) или расширенный
Функции и комплектация
- Модель
- PM RACK 10
- Фаза (вход/выход)
- 1/1||3/1||3/3||Мультифазный
- PF
- 1
- Фазность
- 3:3 - стандартно; 3:1, 1:1 - опция
- Параллельная работа
- До 8 ИБП (с возможностью работы с общей батарейной группой)
- Плата параллельной работы
- Встроенная
- Крест-фактор
- 3:1
- Перегрузочная способность
- 110% до 60 минут, 125% до 10 минут, 150% до 1 минуты, более 150% переход на байпас

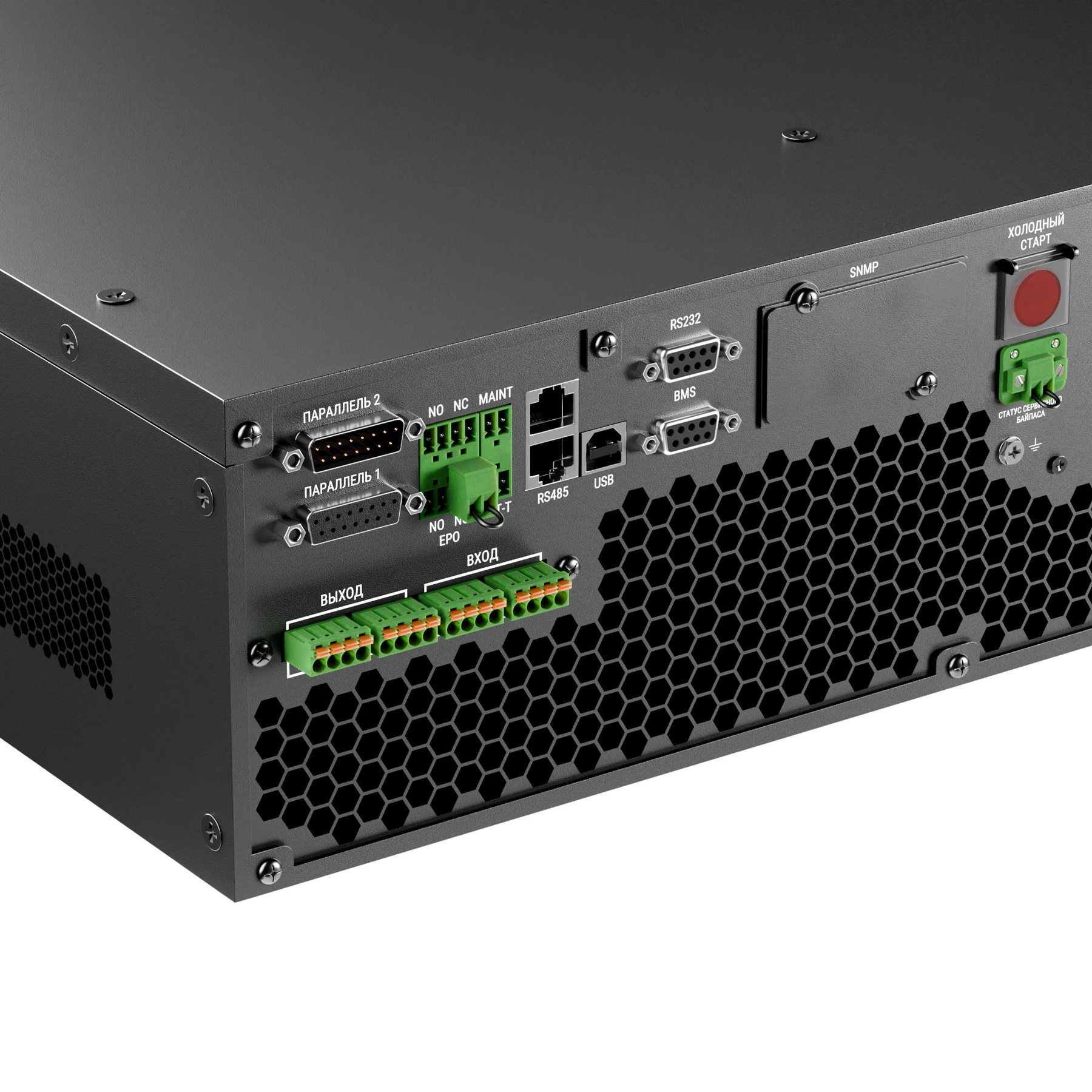

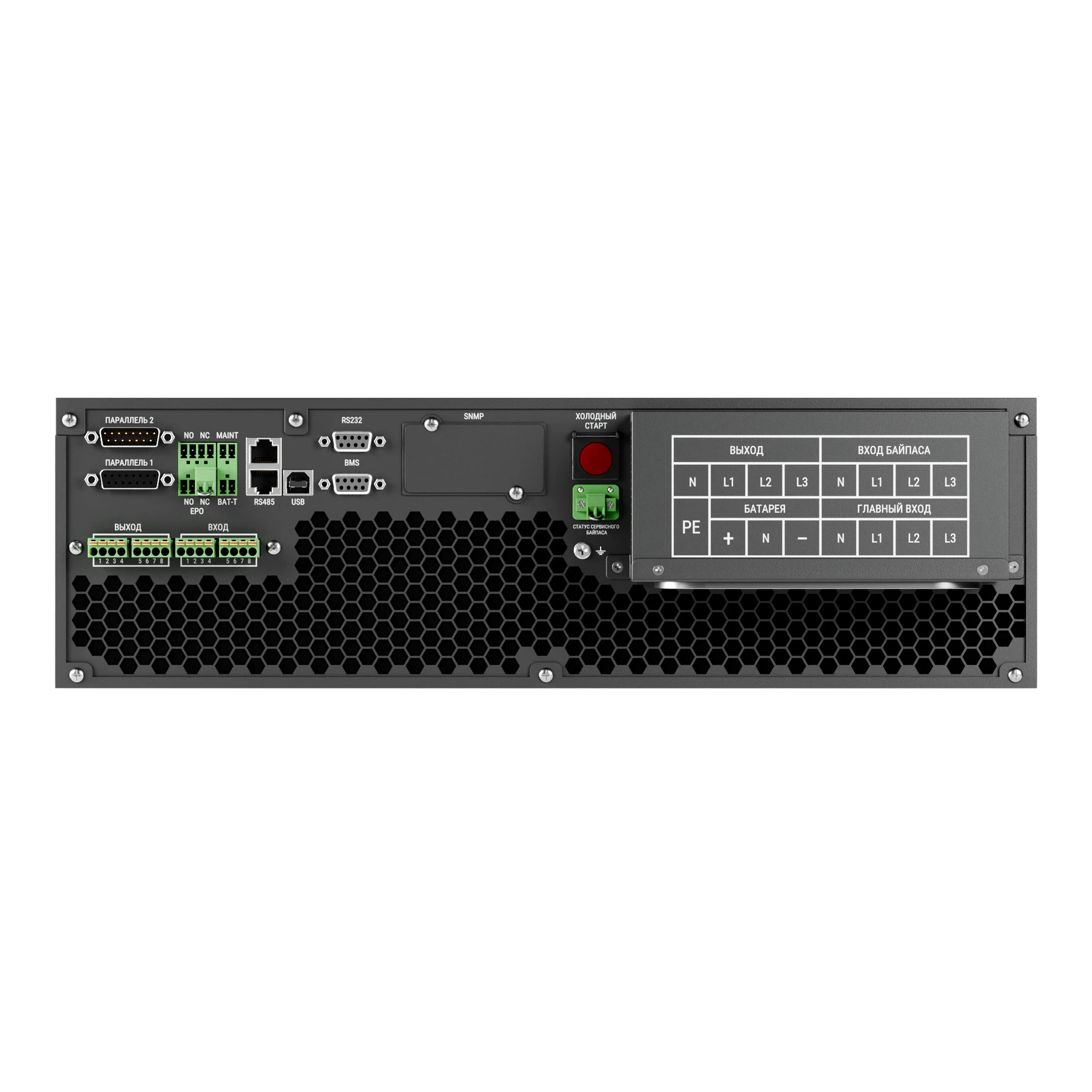

- Интерфейс

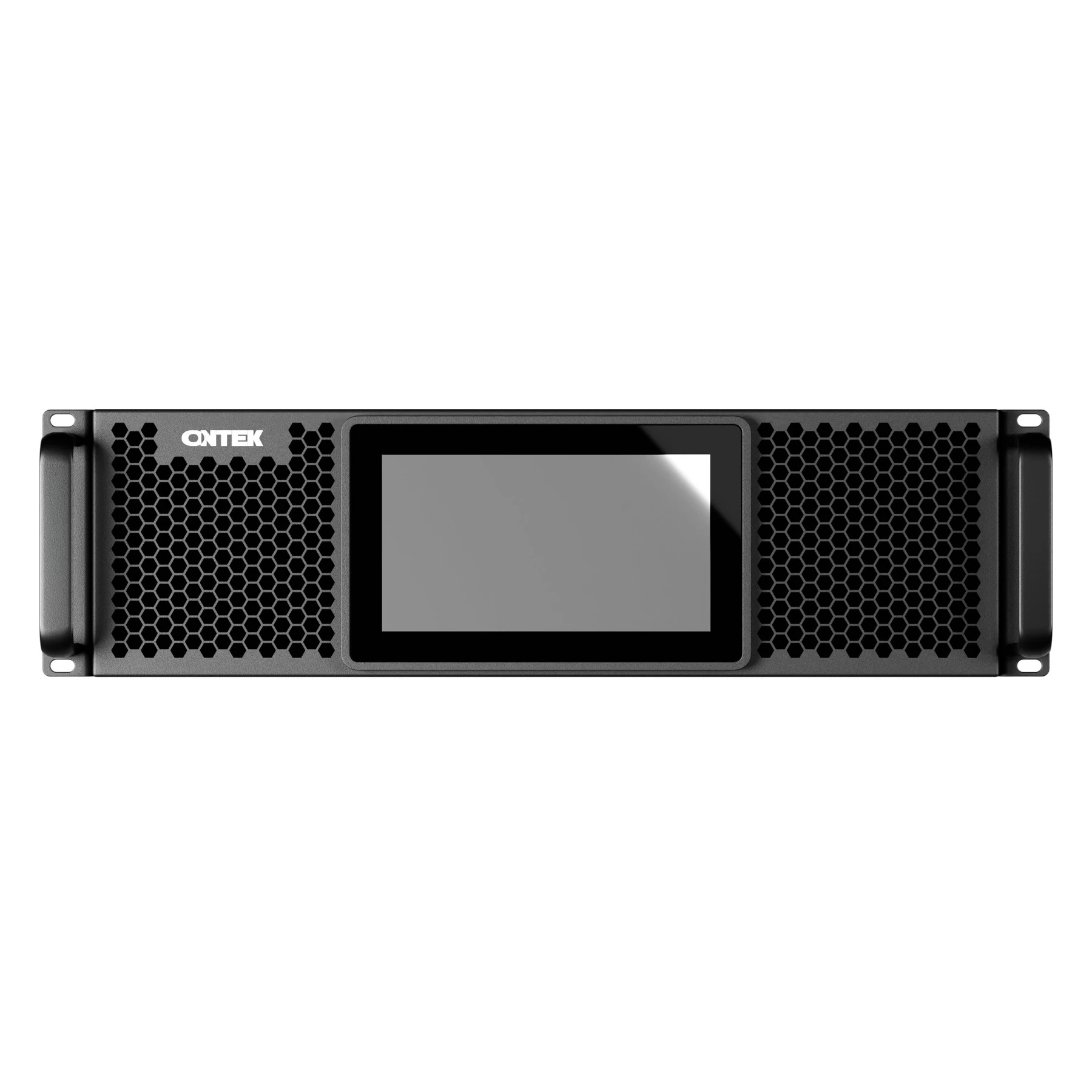

- 7″ сенсорный цветной дисплей с поддержкой русского языка, звуковые оповещения
- Smart RS-232 × 1шт, USB × 1шт
- Поддержка семейств Windows, Linux и MAC
- Modbus (RS485)
- Управление и мониторинг в режиме реального времени по протоколу Modbus RTU
- Разъем EMBS
- Сигнальный контакт обнаружения состояния внешнего байпасного переключателя
- Опционально
- Комплект для параллельной работы, SNMP, релейная карта
- Степень защиты
- IP20
