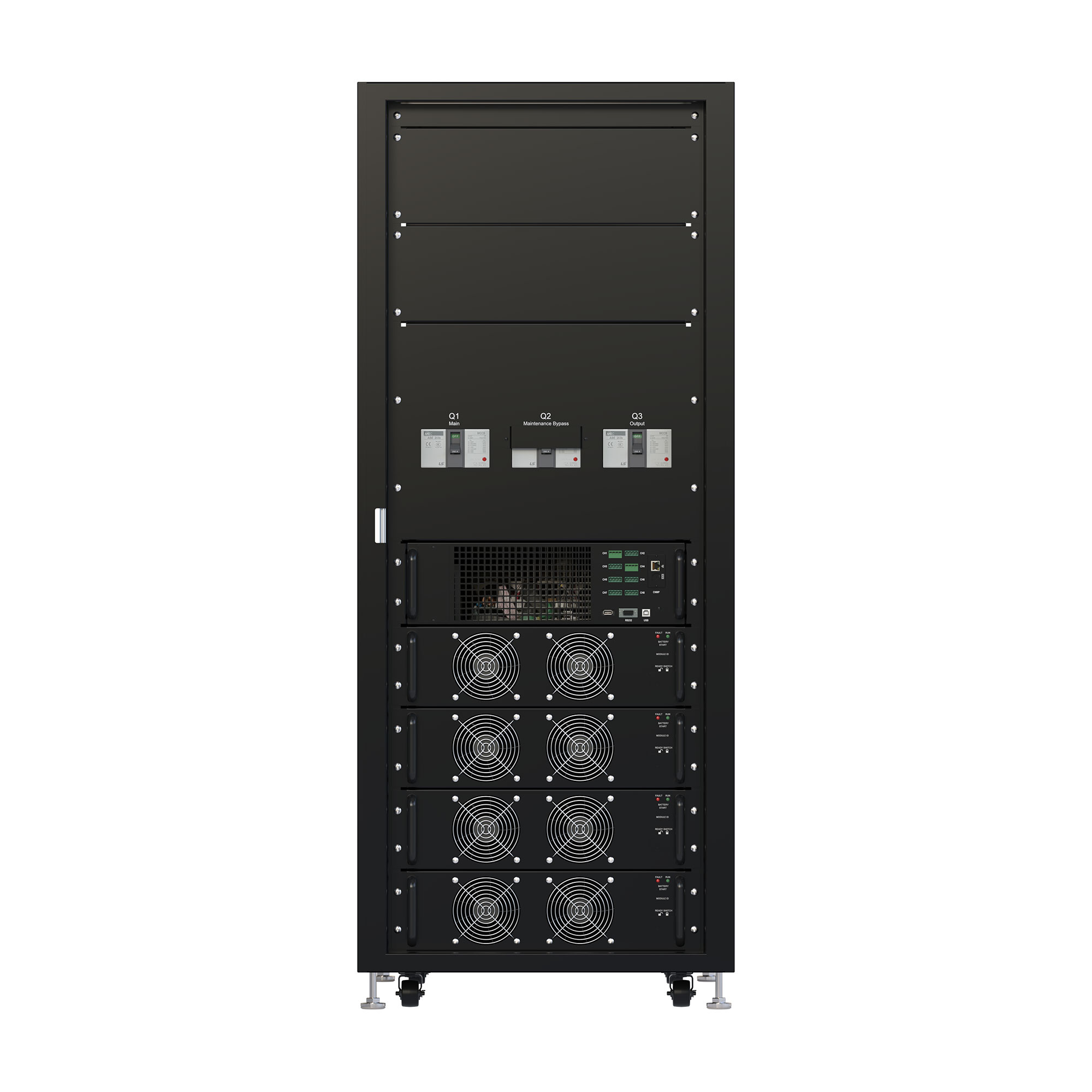

ИБП ONTEK SPM 80 кВА (SPM8030U80SB204W0)
ИБП ONTEK SPM 40-300 кВА. Перед заказом инженер проверит мощность, исполнение, совместимость и комплектность для вашего проекта.
Мощность80/80
Фазность3/3
БатареиВнешние
Гарантия3 года (стандартный) или расширенный
Цена, наличие и срок поставки подтверждаются в коммерческом предложении.
Технические характеристики
Электрические параметры
- Мощность (кВА/кВт)
- 80/80
- Мощность модуля (кВА/кВт)
- 20
- Установленная мощность*
- 80кВА / 80кВт
- Мощность силового модуля
- 20кВА / 20кВт
- Номинальное напряжение
- 3 × 380/400/415 В (3 фазы + нейтраль)
- Диапазон напряжений
- 305-478 В при 100% нагрузке; 208-478 В при нагрузке
- Номинальная частота
- 50/60 Гц (автоматическое распознавание)
- Диапазон частоты
- 40-70 Гц
- Коэффициент мощности
- >0,99 при 100% нагрузке; >0,98 при 50% нагрузке
- Гармонические искажения (THDi)
- < 3% при полной нагрузке
- Номинальное напряжение
- 3 × 380/400/415 В (3 фазы + нейтраль)
- Регулировка напряжения (устойчивое состояние)
- ≤ ±1% типично (сбалансированная нагрузка); ≤ ±2 % типично (несбалансированная нагрузка)
- Номинальная частота
- 50/60 Гц
- Диапазон частот (синхронизированный диапазон)
- 46-54 Гц или 56-64 Гц
- Гармонические искажения
- ≤ 2% THD (линейная нагрузка); ≤ 4% THD (нелинейная нагрузка)
- КПД
- До 94,5%
- Номинальное напряжение
- +/- 216В (12В x 36 шт.)
- Максимальное напряжение
- +/- 240В (12В x 40 шт.)
- Минимальное напряжение
- +/- 192В (12В x 32 шт.)
Батарейная система
- АКБ
- Внешние
- Батареи
- Внешние
- Запуск от АКБ (холодный старт)
- В наличии
- Количество внешних батарей
- 32-40
- Плавающий заряд
- 2,25В / ячейка
- Ускоренный заряд
- 2,35В / ячейка
- Метод заряда батарей
- Трехступенчатый
- Температурная компенсация заряда
- В наличии
- Максимальный ток заряда (на силовой модуль)
- 6А
Конструкция и размещение
- Вес нетто (кг)
- 316
- Класс IP
- IP 20
Эксплуатация
- Рабочая температура и влажность
- 0-40°C, < 95% без образования конденсата
- Сертификация
- Сертификат соответствия ЕАЭС ТР ТС 004/2011, ТР ТС 020/2011. Сертификат по стандарту ISO 9001:2015.
- Гарантийный срок
- 3 года (стандартный) или расширенный
Функции и комплектация
- Модель
- SPM8030U80SB204W0
- Фаза (вход/выход)
- 3/3
- Количество силовых модулей
- 4
- Статический байпас
- 80 кВА
- Размеры шкафа, (Ш×В×Г) мм
- 600×1475×1100 [30U]
- Фазность
- 3-фазный вход / 3-фазный выход
- Параллельная работа
- до 2 ИБП (с возможностью работы с общей батарейной группой)
- Встроенные автоматические выключатели
- 3 шт: основной вход, выход, механический байпас
- Перегрузочная способность
- 1 час при 110%, 10 минут при 125%, 1 минута при 150% и 200 мс при >150%
- Smart RS-232×2шт / USB
- Поддержка Windows 2000/2003/XP/Vista/2008, Windows 7/8/10, Linux and MAC
- Сухие контакты
- Встроенные реле вход/выход: 2шт - входные сигналы, 6шт - выходные сигналы
- Разъем EMBS
- Сигнальный контакт обнаружения состояния внешнего байпасного переключателя
- Разъем batt. temp × 5шт
- Для подключения датчиков термокомпенсации заряда батарей
- Дополнительный слот
- Внутренний слот для подключения карт расширения × 2шт
- Карта SNMP (опционально)
- Управление питанием с помощью SNMP-менеджера и веб-браузера
- Карта Modbus (опционально)
- Управление и мониторинг в режиме реального времени по протоколу Modbus RTU
- Опционально
- Датчик окружающей среды (температура и влажность) Температурный датчик для термокомпенсации заряда батарей - до 5 шт
