ONTEK · Трехфазные ИБП
Артикул SPMPLUS40

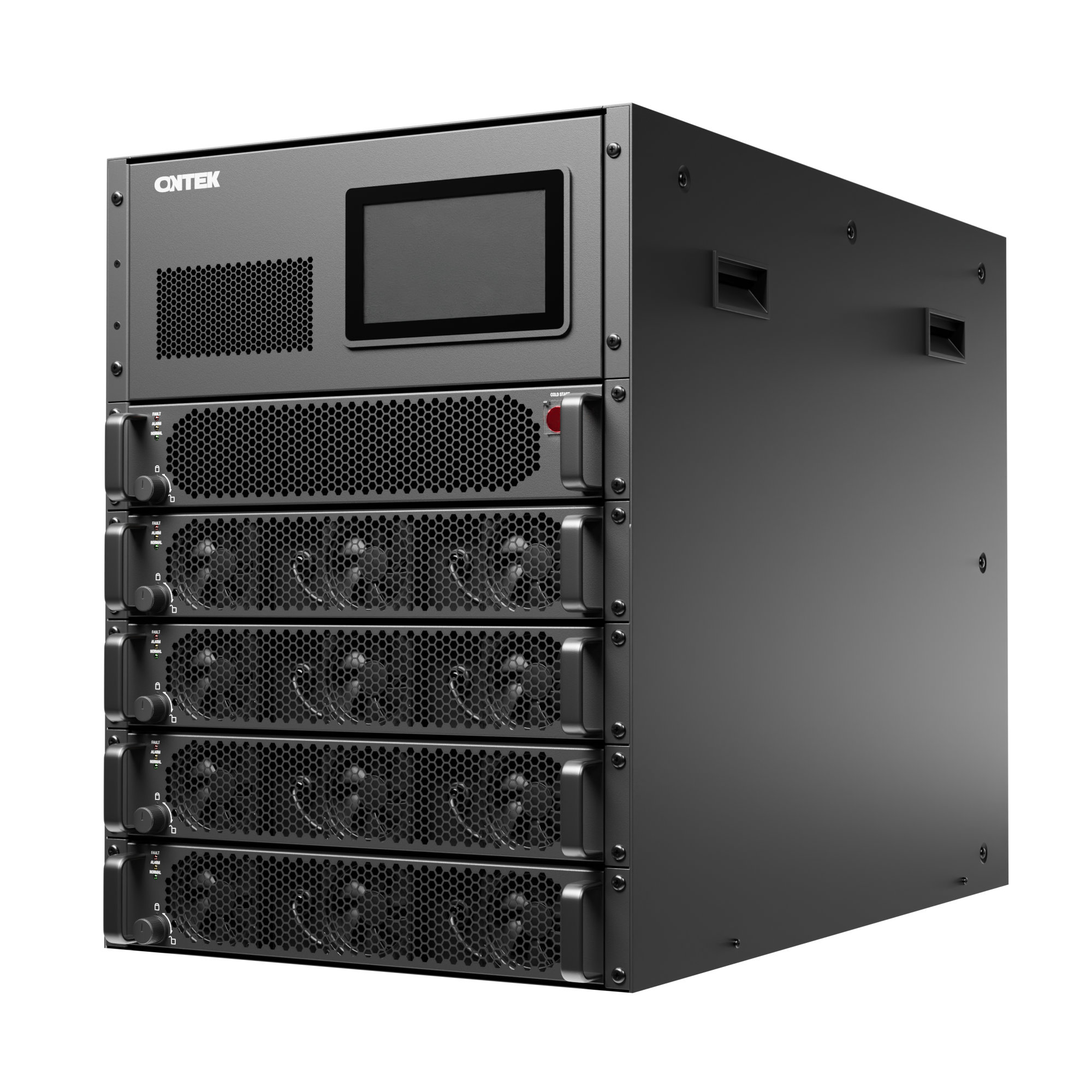

Системный кабинет SPM PLUS 40 для установки 4 шт силовых модулей 10кВА/10кВт
ИБП ONTEK SPM Plus 20-120 кВА. Перед заказом инженер проверит мощность, исполнение, совместимость и комплектность для вашего проекта.
Мощность40/40
Фазность1/1||3/1||3/3||Мультифазный
БатареиВнешние
Гарантия3 года (стандартный) или расширенный
Цена, наличие и срок поставки подтверждаются в коммерческом предложении.
Технические характеристики
Электрические параметры
- Мощность (кВА/кВт)
- 40/40
- Мощность модуля (кВА/кВт)
- 10
- Макс. мощность
- 40кВА/40кВт
- Номинальное напряжение
- 3 × 380/400/415 В (3 фазы + нейтраль) - стандартно; 210/220/230 В (1 фаза + нейтраль) - опция
- Диапазон напряжений
- 208-478 В
- Диапазон частот
- 40-70 Гц
- Гармонические искажения (THDi)
- ≤ 3% (при 100% линейной нагрузке)
- Коэффициент мощности
- ≥ 0,99
- Диапазон напряжений
- Верхний предел: 380 В+25% (+10%, +15%, +20%, настраиваемый); 400 В+20% (+10%, +15%, настраиваемый); 415 В+15% (+10%, настраиваемый); Нижний предел: -45% (-10%, -20%, -30%, настраиваемый)
- Диапазон частот
- 50/60Гц ± 10%
- Выходное напряжение
- 3 × 380/400/415 В (3 фазы + нейтраль) - стандартно; 210/220/230 В (1 фаза + нейтраль) - опция
- Уровень стабилизации напряжения
- ± 1%
- Диапазон частот (синхронизированный диапазон)
- 46-54 Гц или 56-64 Гц
- Частота
- 50±0,1 Гц или 60±0,1 Гц
- Гармонические искажения
- ≤1% THD (линейная нагрузка); ≤3% THD (нелинейная нагрузка)
- КПД
- 96,5%
- Номинальное напряжение
- 480 В
Батарейная система
- АКБ
- Внешние
- Тип батарей
- Внешние
- Зарядный ток
- 1-5 А на модуль, регулируется
- Метод заряда аккумуляторных батарей
- Трехступенчатый
- Термокомпенсация заряда
- В наличии
Конструкция и размещение
- Вес кабинета, кг
- 56
- Вес модуля, кг
- 15
- Высота над уровнем моря
- До 1500 м без снижения мощности
Эксплуатация
- Рабочая температура и влажность
- Влажность 0-95% при 0-40°C без образования конденсата
- Уровень шума
- 55дБ
- Сертификация
- Сертификат соответствия ЕАЭС ТР ТС 004/2011, ТР ТС 020/2011. Сертификат по стандарту ISO 9001:2015
- Гарантийный срок
- 3 года (стандартный) или расширенный
Функции и комплектация
- Модель
- SPMPLUS40
- Фаза (вход/выход)
- 1/1||3/1||3/3||Мультифазный
- Силовой модуль
- PMP10 на 10кВА/10кВт
- Макс. количество модулей
- До 4 шт
- Фазность
- 3:3 - стандартно; 3:1, 1:1 - опция
- Параллельная работа
- До 8 ИБП
- Крест-фактор
- 3:1
- Перегрузочная способность
- 110% до 60 минут, 125% до 10 минут, 150% до 1 минуты, более 150% переход на байпас
- Интерфейс
- 7″ русифицированный цветной сенсорный дисплей
- USB × 1шт
- Поддержка семейств Windows, Linux и MAC
- Modbus (RS485)
- Управление и мониторинг в режиме реального времени по протоколу Modbus RTU
- Опционально
- Комплект для параллельной работы, SNMP, релейная карта
- Размер кабинета, Ш×В×Г (мм)
- 485×665×780 [15U]
