ONTEK · Трехфазные ИБП
Артикул TM200 V2

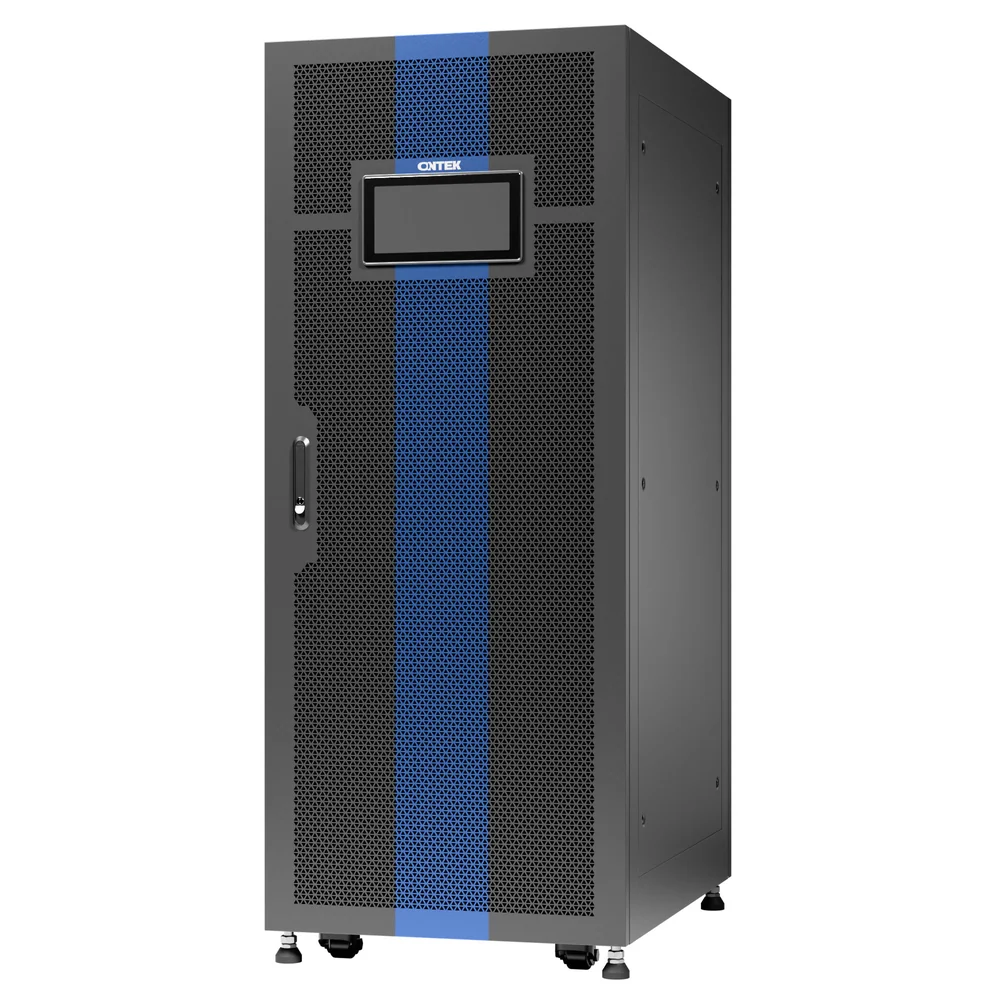

ИБП ONTEK TM 200 кВА V2
ИБП ONTEK TM 80-200 кВА. Перед заказом инженер проверит мощность, исполнение, совместимость и комплектность для вашего проекта.
Мощность200
Фазность3/3
БатареиВнешние
Гарантия3 года (стандартный) или расширенный
Цена, наличие и срок поставки подтверждаются в коммерческом предложении.
Технические характеристики
Электрические параметры
- Мощность (кВА/кВт)
- 200
- Мощность
- 200кВА/200кВт
- Режим преобразования частоты 50/60 Гц
- В наличии
- Защита от обратного тока
- В наличии
- Номинальное напряжение
- 3 × 380/400/415 В (3 фазы + нейтраль)
- Диапазон напряжений
- 208-478 В
- Диапазон частот
- 40-70 Гц
- Гармонические искажения (THDi)
- ≤ 3% (при 100% линейной нагрузке)
- Коэффициент мощности
- ≥ 0,99 при 100% нагрузке
- Выходное напряжение
- 3 × 380/400/415 В (3 фазы + нейтраль)
- Уровень стабилизации напряжения
- ± 1%
- Диапазон частот (синхронизированный диапазон)
- 46-54 Гц или 56-64 Гц
- Частота
- 50±0,1% Гц или 60±0,1% Гц
- Гармонические искажения
- ≤1% THD (линейная нагрузка); ≤3% THD (нелинейная нагрузка)
- КПД
- 96,5%
- Номинальное напряжение
- 480 В
Батарейная система
- АКБ
- Внешние
- Тип батарей
- Зависит от задачи
- Количество батарей
- 30 - 50 шт.
- Зарядный ток (max, регулируется)
- 1-100 А
- Метод заряда аккумуляторных батарей
- Трехступенчатый
- Запуск от АКБ (холодный старт)
- В наличии
- Разъем для подключения датчиков термокомпенсации заряда батарей
- 1 шт.
Конструкция и размещение
- Габариты, Ш×В×Г (мм)
- 600×1200×900
- Вес, (кг)
- 360
- Высота над уровнем моря
- До 1500 м без снижения мощности
Эксплуатация
- Рабочая температура и влажность
- Влажность 0-95% при 0-40°C без образования конденсата
- Уровень шума
- 66дБ
- Сертификация
- Сертификат соответствия ЕАЭС ТР ТС 004/2011, ТР ТС 020/2011. Сертификат по стандарту ISO 9001:2015
- Гарантийный срок
- 3 года (стандартный) или расширенный
Функции и комплектация
- Модель
- TM200 V2
- Фаза (вход/выход)
- 3/3
- PF
- 1
- Фазность
- 3-фазный вход / 3-фазный выход
- Параллельная работа
- До 8 ИБП (с возможностью работы с общей батарейной группой)
- Параллельная работа с синхронизацией выхода
- Да
- Плата параллельной работы
- Встроенная
- Встроенные автоматические выключатели
- 4 шт: основной вход, выход, вход статического байпаса, механический байпас
- Встроенный механический байпас
- В наличии
- Статический байпас
- В наличии
- Подключение
- Два ввода: основной и линия байпаса
- Ввод кабеля
- Снизу спереди
- Крест-фактор
- 3:1
- Перегрузочная способность
- 110% до 25 минут, 125% до 1 минута, 150% 30 секунд, более 150% переход на байпас
- Интерфейс
- 7″ сенсорный дисплей с поддержкой русского языка, звуковые оповещения
- Smart RS-232 × 1шт, USB × 1шт
- Поддержка семейств Windows, Linux и MAC
- Modbus (RS485)
- Управление и мониторинг в режиме реального времени по протоколу Modbus RTU
- Сухие контакты
- Встроенные реле вход/выход: 6шт - входные сигналы, 6шт - выходные сигналы
- Опционально
- SNMP
- Степень защиты
- IP20
- Необходимое расстояние от ИБП
- сверху 500мм, сзади 500мм, спереди 800мм
